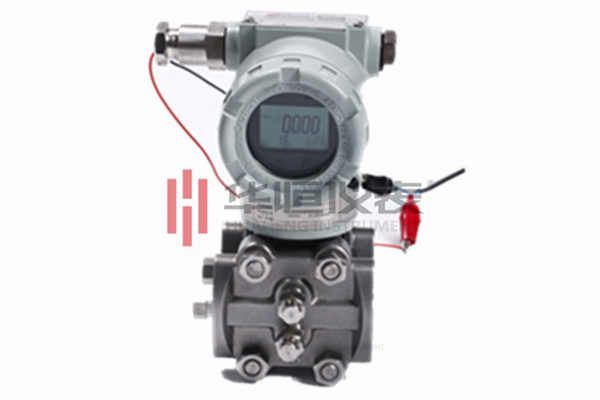

差壓變送器/SMT3151DP真正的校準是需要用一臺標準壓力源輸入變送器的。因為不使用標準器而調量程（LRV、URV）不是校準，忽略輸入部分（輸入變送器的壓力）來進行輸出調節（變送器的轉換電路）不是正確的校準。 誤區一：利用準確度等級選擇標準器 使用壓力容室裝有側面泄放閥的變送器，取壓口要開在流程管道的側面。比如被測介質為液體時，差壓變送器/SMT3151DP的泄放閥應安裝在上面，以便排除出滲在被測介質中的氣體。被測介質為氣體時，變送器的泄放閥應安裝在下面，以便排放積聚的液體(見下圖)。壓力容室轉動180。，就可使其上面的泄放閥變到下面。
再者壓力、差壓檢測部件與A/D轉換電路、電流輸出的關系并不對等，校準的目的就是找準三者的變化關系。壓力源通過膠皮管與自制接頭相連接，關閉平衡閥門，并檢查氣路密封情況，然后把電流表（電壓表）、手操器接入變送器輸出電路中，通電預熱后開始校準。我們知道不管什么型號的差壓變送器，其正、負壓室都有排氣、排液閥或旋塞；這就為我們現場校準差差壓變送器/SMT3151DP提供了方便，也就是說不用拆除導壓管就可校準差壓變送器。對差壓變送器進行校準時，先把三閥組的正、負閥門關閉，打開平衡閥門，然后旋松排氣、排液閥或旋塞放空，然后用自制的接頭來代替接正壓室的排氣、排液閥或旋塞；而負壓室則保持旋松狀態，使其通大氣。
先將阻尼調至零狀態，先調零點，然后加滿度壓力調滿量程，使輸出為20mA,在現場調校講的是快，在此介紹零點、量程的快速調校法。調零點時對滿度幾乎沒有影響，但調滿度時對零點有影響，在不帶遷移時其影響約為量程調整量的1／5，即量程向上調整1mA，零點將向上移動約0.2mA,反之亦然。用上述的常規方法對智能變送器進行校準是不行的，因為這是由HART變送器結構原理所決定了。因為智能變送器在輸入壓力源和產生的4-20mA電流信號之間，除機械、電路外，還有微處理芯片對輸入數據的運算工作。因此調校與常規方法有所區別。實際校準時可按以下步驟進行:
1．先做一次4-20mA微調，用以校正變送器內部的D/A轉換器，由于其不涉及傳感部件，無需外部壓力信號源。
2．再做一次全程微調，使4-20mA、數字讀數與實際施加的壓力信號相吻合，因此需要壓力信號源。差壓變送器/SMT3151DP的檢定不同于壓力表的檢定，影響測量不確定的因素包括標準壓力發生器和輸出電信號兩個方面，所以對其檢定標準器的選定要利用評定標準器帶來的不確定度的方法進行。如果沒有按照規程要求方法進行選定，就有可能造成利用準確等級選擇標準器、選定的標準器可以覆蓋其量程范圍兩個誤區。對誤區的產生進行了詳細的分析，并使用實例進行了驗證。 2)要防止渣滓在導壓管內沉積。
3．后做重定量程，通過調整使模擬輸出4-20mA與外加的壓力信號源相吻合，其作用與變送器外殼上的調零（Z）、調量程（R）開關的作用完全相同。
差壓變送器/SMT3151DP應用中的故障判斷及分析
差壓變送器/SMT3151DP在測量過程中，常常會(huì )出現一些故障，故的及時判定分析和處理，對正在進行了生產來說是至關重要的。我們根據日常維護中的經驗，總結歸納了一些判定分析方法和分析流程。
1差壓變送器/SMT3151DP調查法
回顧故障發生前的打火、冒煙、異味、供電變化、雷擊、潮濕、誤操作、誤維修。
2差壓變送器/SMT3151DP直觀法
觀察回路的外部損傷、導壓管的泄漏，回路的過熱，供電開關狀態等。
（1）斷路檢測：將懷疑有故障的部分與其它部分分開來，查看故障是否消失，如果消失則確定故障所在，否則可進下步查找，如：智能差壓變送器不能正常Hart遠程通訊，可將電源從表體上斷開，用現場另加電源的方法為變送器通電進行通訊，以查看是否電纜是否疊加約2kHz的電磁信號而干擾通訊。
（2）短路檢測：在保證安全的情況下，將相關部分回路直接短接，如：差變送器輸出值偏小，可將導壓管斷開，從一次取壓閥外直接將差壓信號直接引到差壓變送器雙側，觀察變送器輸出，以判斷導壓管路的堵、漏的連通性。
（3）替換檢測：將懷疑有故障的部分更換，判斷故障部位。如：懷疑變送器電路板發生故障，可臨時更換一塊，以確定原因。
（4）分部檢測：將測量回路分割成幾個部分，如：供電電源、信號輸出、等
西安華恒儀表制造有限公司坐落于美麗的秦嶺北麓比鄰太平森林公園入口——西安市高新技術開發區國家級科技企業加速器，一個將科技企業由外延式擴張進入內涵式擴張的助推器。同時以西安國家級儀表基地為依托，是專業從事工業自動化儀表及系統的研發、生產、銷售和服務的高新技術企業。
公司擁有一支卓越的高層次專業技術團隊，公司現有員工108人，包括研發人員13人，客座教授3名，高級工藝師3人，高級工程師5人，工程技術人員23人，專職檢驗員6人。其中包括經驗豐富的技術開發、工藝設計和質量管理人員。主要技術人員先后多次接受過美國ROSEMOUNT公司的技術培訓，有三十多年的儀器儀表生產及研發經驗。早在上世紀九十年代初期，已經開始致力于HART協議儀表的探索和研發，是國內智能儀表及HART協議技術的開拓者，領航者。近年來，公司又與西安交通大學、西北工業大學和西安理工大學等高校建立了緊密的技術合作關系，合作項目有油氣兩相流，多相流，高性能發動機測試，風洞試驗裝置等項目。
公司的主要產品有SMART斯瑪特系列壓力變送器、液位（界位）儀表、流量計、溫度傳感器和多參量變送器，產品計量資質，防爆資質齊全，整個生產系統通過ISO9000質量認證體系認證。研發的智能磁致伸縮液位變送器，雙隔離靜壓式水準儀，風荷載變送器等產品獲得多項發明專利，得到市場的一致好評。
公司采用多元化的經營思想，在生產經營工業自動化儀表及裝置的同時，也在儀表控制系統集成，儀表及設備成套，安裝調試及維修服務，技術培訓及咨詢等方面有突出的業績。代表項目有在彩虹集團玻璃燒結動能控制系統，漢江藥業鍋爐技術改造等。
公司憑借專業技術優勢，可靠穩定的產品質量，堅持最大限度的滿足用戶的需求是企業發展的動力源泉，以?xún)?yōu)質專業的服務為我國電力、石油、化工、冶金、水泥、礦業、市政、造紙等行業提供了高性能價格比的工業自動化儀表產品。為我國自動化儀表的發展做出了重要貢獻。
變送、信號檢測，按分部分檢查，由簡至繁，由表及里，縮小范圍，找出故障位置
