水資源是人類賴以生存的最重要資源，然而隨著我國經濟的發展和人口的增多，水污染的加劇，水與人之間的矛盾更加突出，如何更好地利用水資源、保護水資源已經成為我們亟待解決的問題之一。污水處理廠作為污水處理的最重要的設施越來越受到人們的關注，充分發揮污水處理廠的作用才能有效地減輕水環境的壓力，實現資源環境可持續發展。常見的污水處理工藝例如中國專利文獻CN207943922U于2018年10月9日公開了“基于AB工藝實現能量回收的污水處理系統”，包括：格柵、沉砂池、A段曝氣池、沉淀池、厭氧池、缺氧池、好氧池、第二沉淀池、污泥濃縮脫水裝置、污泥消化裝置和沼氣儲罐，各池體經管路連接成能實現AB工藝的處理系統。該處理系統通過設置有機連接的格柵、沉砂池、A段曝氣池、沉淀池、厭氧池、缺氧池、好氧池、第二沉淀池、污泥濃縮脫水裝置、污泥消化裝置和沼氣儲罐，優化改進B段工藝，實現污水脫氮除磷的同時對兩段生化法產生的污泥加以濃縮、脫水、厭氧消化，實現能量的最大化回收利用，降低污水處理廠的能耗，實現了污水處理廠節能減排降耗。目前，水處理排放的執行標準由原來的《城鎮污水處理廠污染物排放標準》GB18918-2002中的一級B標準提升為一級A或者更高標準，前述傳統的城市污水處理廠由于設計原因，原有的處理單元已無法滿足更高的排放標準。如果推倒現有設施重新建設，顯然在經濟成本和建設周期上無法滿足需求。有必要在原有污水處理單元上加裝相應的處理模塊，以提升處理能力和處理效果。
新型采用如下技術方案：一種磁混凝澄清與反硝化濾池組合式污水處理裝置，位于污水處理流程的末端，包括依上下游順序設置的第一處理單元和第二處理單元，第一處理單元包括依上下游順序設置的投加混凝劑的混合區、投加磁粉的磁粉投加區、投加絮凝劑的絮凝區和沉淀區;混合區、磁粉投加區和絮凝區之間以溢流板分隔，絮凝區的底部側方開口連通至沉淀區的側方中部;第二處理單元包括上游側的反硝化濾池，反硝化濾池的上游連接至沉淀區的下游，反硝化濾池的下游連接反洗清水池

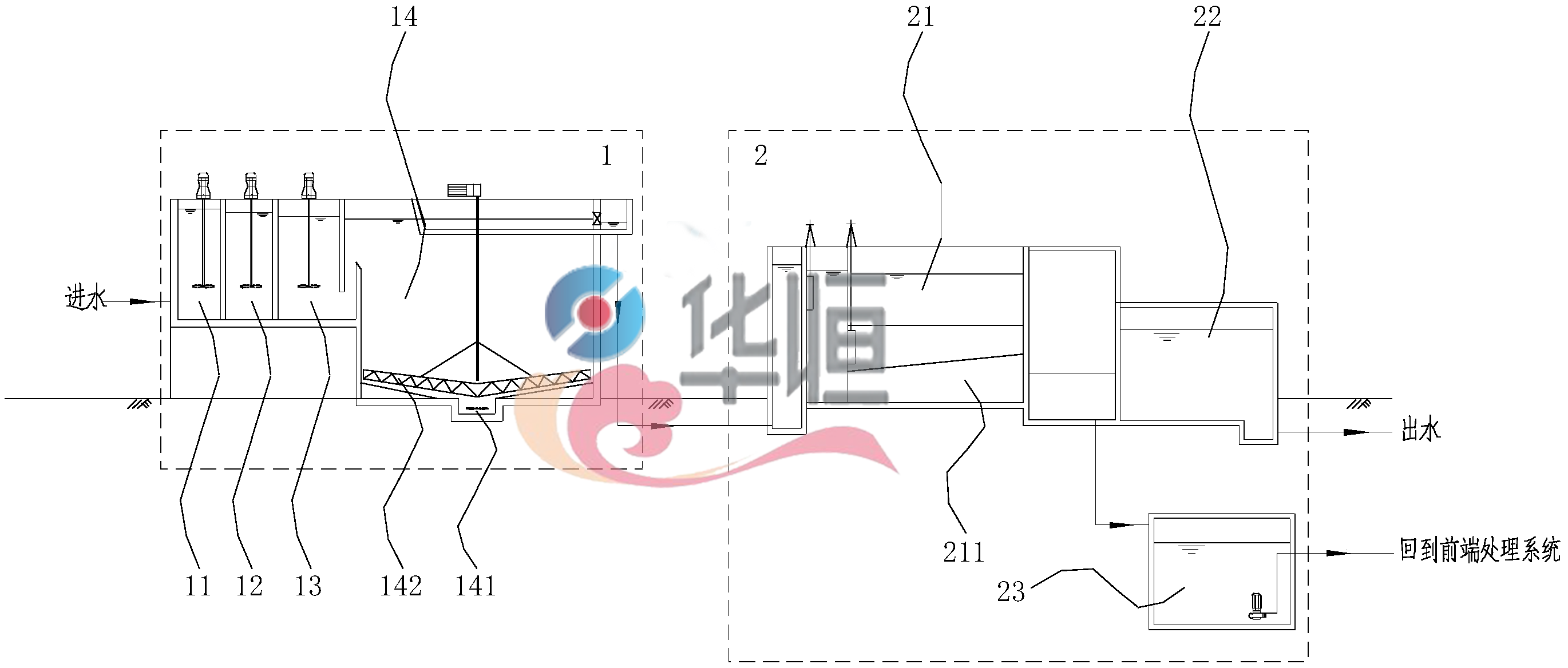

主要安裝在污水處理廠現有處理環節的末端，污水經過前道處理后，至此已經完成了幾乎所有的處理步驟，僅在氮、磷的處理上尚未達標。本裝置包括前后兩個處理單元，第一處理單元為磁混凝澄清單元，主要為了處理磷超標，第二處理單元為反硝化處理單元，主要為了處理氮超標。本方案的第一處理單元從上游至下游依次包括混合區、磁粉投加區、絮凝區和沉淀區，其中混合區投加混凝劑，與原水中懸浮物、膠體等物質產生急劇、充分的混合，使膠體脫穩并形成絮體。磁粉投加區內投加磁粉，同時配合高濃度泥渣回流形成污泥捕捉層，增大絮體比重促使其快速沉淀。絮凝區內投加絮凝劑，使混合過程產生的細小絮體接觸碰撞形成較大的絮體顆粒。沉淀區中處理水自下而上流動，絮體受到重力作用向下沉淀，沉淀過程中互相妨礙、干擾，形成一個整體向下沉淀，與澄清水之間形成清晰的固液界面，實現泥水分離，澄清水通過池頂溢流堰溢流出水。污水通過第一處理單元去除大部分磷、懸浮物以及部分有機物。第二處理單元的上游為反硝化濾池，反硝化濾池的上游連接至沉淀區的下游，反硝化濾池的下游連接反洗清水池。反硝化濾池單元是集生物脫氮及過濾功能合二為一的處理單元，可去除SS、TN。經過反硝化濾池單元的處理，污水的氮指標也達標，即可由反洗清水池安全排放。其中，第一處理單元的混合區、磁粉投加區和絮凝區之間以溢流板分隔，絮凝區的底部側方開口連通至沉淀區的側方中部，這樣的設計可以使含有絮體顆粒的水在沉淀區中實現有效的上下分層。應用的壓力變送器儀表特征有:
壓力變送器的輸出信號與壓力變量之間有一給定的連續函數關系（通常為線性函數）。為了保證您挑選的變送器符合現場的使用要求，選型時有幾點需要注意的地方：
1、測量壓力的類型:壓力類型首要有表壓、絕壓、差壓等；表壓是指以大氣壓力為基準，小于或大于大氣壓力的壓力；絕壓是指以肯定壓力零位為基準，高于肯定壓力零位的壓力；差壓是指兩個壓力之間的差值。
2、準確度等級:變送器的測量誤差錯按精度等級來劃分，實際使用過程中，依據測量誤差的需求并本著適用經濟的原則進行挑選。
3、體系的***大過載:體系的***大過載應小于變送器的過載維護極限，否則會影響商品的運用壽命乃至損壞商品。2倍丈量規模的過載維護是我公司商品的規范裝備（也可依據客戶請求進行定制）。
4、測量范圍:一般按實際測量壓力為測量范圍的80%挑選。
5、工作溫度規模:測量介質的溫度應維持在壓力變送器能夠正常工作的溫度范圍以內，如果溫度超出適用范圍，誤差會變得很大并且儀器的使用壽命也會相應縮短；在壓力變送器的生產過程中，會對溫度影響進行測量和抵償，以保證商品受溫度影響發生的測量差錯處于精度度要求的范圍內。在溫度較高的場合，可以思考挑選高溫型壓力變送器或采納裝置冷凝管（器）、散熱器等輔佐降溫辦法。
6、測量介質與觸摸原料的兼容性:在某些應用地點，因測量介質具有腐蝕性，此刻需選用與丈量介質兼容的資料或進行特別的工藝處理，保證變送器不被損壞。
7、壓力接口方法:通常商品以螺紋銜接（M20×1.5）為規范接口方法。
8、供電電源和輸出信號:通常為24V供電，輸出信號包含4～20mADC、0～5VDC、1～5VDC、0～10VDC等。
給壓力變送器選取壓點應符合以下幾個規定：
1、測量氣體壓力時，取壓點應在工藝管道的上半部。
2、測量液體壓力時，取壓點應在工藝管道的下半部與工藝管道的水平中心線成0ο~45ο夾角的范圍內。
3、測量蒸汽壓力時，取壓點取在工藝管道的上半部以及下半部與工藝管道水平中心線成0度~45度夾角的范圍內。
4、壓力取源部件的安裝位置，應選擇在工藝介質流束穩定的管段。
5、壓力取源部件與溫度取源部件在同一管道上時，壓力取源部件應安裝在溫度取源件的上游側。
6、壓力取源部件的端部不應超出工藝設備和工藝管道的內壁。
7、在垂直工藝管道上測量帶有灰塵、固體顆?；虺恋砦锏然鞚峤橘|的壓力時，取源部件應傾斜向上安裝，與水平線的夾角應大于30度，在水平工藝管道上宜順流束成銳角安裝。
8、壓力變送器安裝位置應光線充足，操作和維護方便，不宜安裝在振動、潮濕、高溫、有腐蝕性和強磁場干擾的地方。
9、壓力變送器 安裝位置應盡可能靠近取源部件。測量低壓的變送器的安裝高度宜與取壓點高度一致，尤其是測量液體介質和可凝性氣體介質。
10、測量氣體介質壓力時，變送器安裝位置宜高于取壓點，測量液體或蒸汽壓力時，變送器安裝位置宜低于取壓點，目的在于減少排氣、排液附加設施。
