在工業化迅速發展的大時代，缺少不了壓力變送器、流量計、液位計、密度計、差壓變送器等儀表把現場第一數據實時傳輸到工控系統上，為整個工業自動化系統充當控制、檢測等一系列的眼睛，接下來華恒儀表為您解讀工業現場最前沿的壓力變送器使用情況。
微差壓變送器( 簡稱微差壓計》除廣泛用來檢測節流裝置的差壓藉以測量流量以外, 它也相當普遍地來用來檢測液面( 界面) 。它比一般浮珠、浮筒式液面計精度高, 動作快, 因為它基于力平衡原理。但它宜用于流體介質此較干浮的場合, 否則導壓管緒塞, 無法測準,當然也可采取相應的措施如加沖擊油辦法以測量鉆度大的介質液面。
通過測量液面所獲差壓（△P=P1-P2）使微差壓變送器的測量膜盒中漠片受力運動, 通過主槓桿放大力短帶動擋板，改變其與嘴嘴間相對距離, 噴嘴背壓改變通過反饋風箱實現力矩平衡, 以獲得輸出風壓（P出）與輸入差壓（△P）的線性關系。

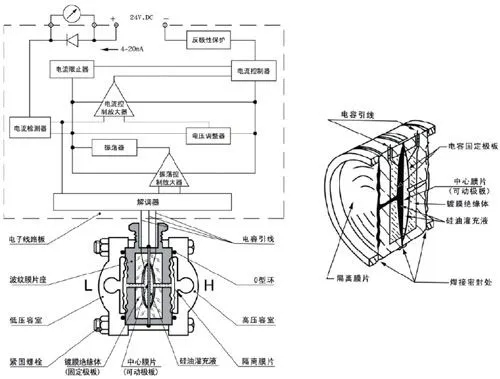

微差壓變送器的正負壓室結構圖
測量時，P1>P2，△P=P1-P2，如果△P↑，則P出↑，稱為正作用。
P2>P1，△P=P2-P1，如果如果△P↓，則P出↓，稱為負作用。
微差壓變送器的測量膜盒分為兩室，有主槓桿連結的是正壓室（稱之為結構正壓室），另一個稱為負壓室。正壓室在圖1中以有明影線一側表示。
儀器儀表是工業化進程的基石，只有選用工業現場選用合適的儀表，才能夠事半功倍，自動化流程才能夠更加自動化。
