差壓液位變送器在加壓罐上的兩種安裝測量方法圖 |
信息來源: 差壓液位變送器 | 2022-02-24 點擊量: 2895 |

與常壓罐的不同之處在于,加壓罐是一個密閉的容器,在該容器中,蒸氣壓施加在液體上,蒸氣壓的值可能會(huì )隨時間變化。由于不能忽略蒸氣壓,因此應通過DP 與常壓罐的不同之處在于,加壓罐是一個密閉的容器,在該容器中,蒸氣壓施加在液體上,蒸氣壓的值可能會(huì )隨時間變化。由于不能忽略蒸氣壓,因此應通過DP液位變送器的兩個壓力入口進行測量。這可以通過使用脈沖管道將蒸氣壓傳送到頂部端口來實現。
此安裝有兩種方法:干支管和濕支管。它們兩者之間的選擇取決于蒸氣性質。

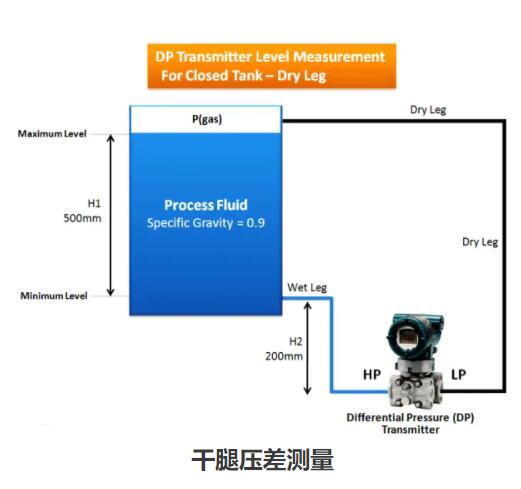

干腿水平測量
當沒有水汽凝結時,可以考慮使用干腿進行液位測量。上分支的腿總是干燥,沒有液體需要填充上腿。在這種情況下,除了蒸氣壓力外,沒有其他液體壓力會(huì )作用于高壓油口。因此,頂部端口僅測量蒸氣壓(見圖1)。
濕腿水平測量
假設可能發生蒸汽凝結,則應選擇濕管。由于冷凝物會(huì )充滿支腳,隨后會(huì )在上端口側積聚,這會(huì )增加冷凝水靜水壓力產生的額外壓力。
在這種情況下,大腿應注滿水或對過程液體無反應的任何液體。因此,在計算校準范圍時,需要將來自上部端口的壓力作為恒定壓力考慮在內。
結論
總之,在更多的液位應用中仍建議使用濕腿,以防止在頂部端口發生意外的冷凝。
