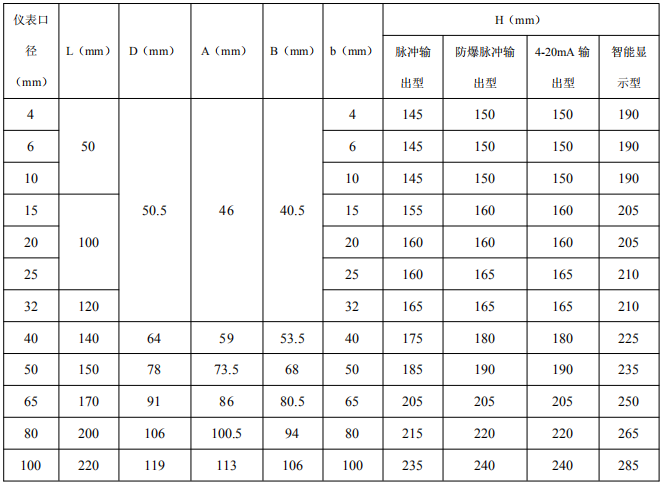

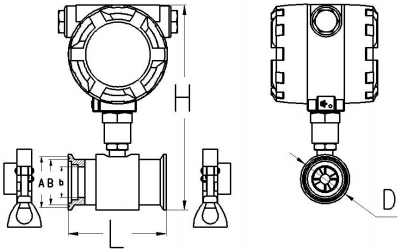

一、卡箍連接渦輪流量計尺寸
二、卡箍連接渦輪流量計注意事項
1、安裝位置

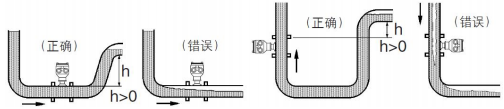

管道必須完全充滿液體。重要的是，在任何時候，保持管道內完全充滿液體，否則流量 顯示會受到影響，可能會導致測量誤差。

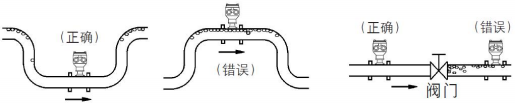

避免氣泡。如果有氣泡進入測量管，流量顯示可能會受到影響，可能會導致測量誤差。
2、安裝場所和要求
?。?）傳感器應安裝在便于維修，管道無振動、無強電磁干擾與熱輻射影響的場所。 l

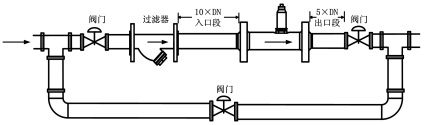

?。?）水平安裝傳感器要求管道不應有目測可察覺的傾斜（一般在5°以內），垂直安裝傳感 器管道垂直度偏差亦應小于 5°。在不能停流的場所，應裝旁通管和可靠的截止閥，測量時要確保旁通管無泄漏。
?。?）在新鋪設管道裝傳感器的位置先接入一段短管代替傳感器，待“掃線”工作完畢，確認 管道內清掃干凈后，再正式接入傳感器。 l
?。?）若流體含雜質，則應在傳感器上游側裝過濾器，管道內應定期清理排放沉淀雜質；若被 測液體含有液體，則應在傳感器上游側裝消氣器。過濾器和消氣器的排污口和消氣口要 通向安全的場所。
?。?）傳感器安裝在室外時，應有避免直射陽光和防止雨淋的措施。

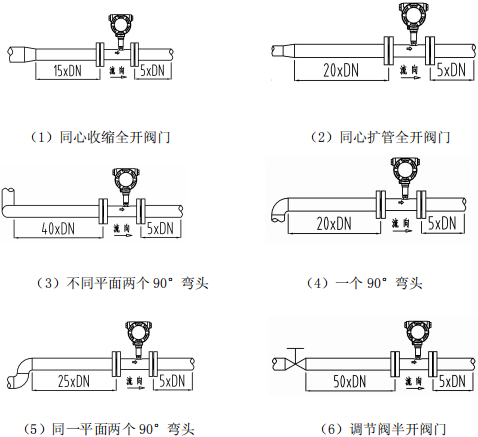

3、所需上下游直管段長度
渦輪流量計對管道內流速分布畸變及旋轉流是敏感的，進入傳感器應為充分發展湍流， 因此要根據傳感器上游側阻流件類型配備必要的直管段或整流器，要求入口段和出口段直管段長度。
