  • 3151HP高靜壓變送器|智能型高靜壓變送器|金屬電容式高靜壓變送器
    信息來源： 壓力變送器生產 | [ ] 點擊量： 8784

     1199EFW型插入筒式遠傳裝置|遠傳式液位變送器|遠傳傳感器

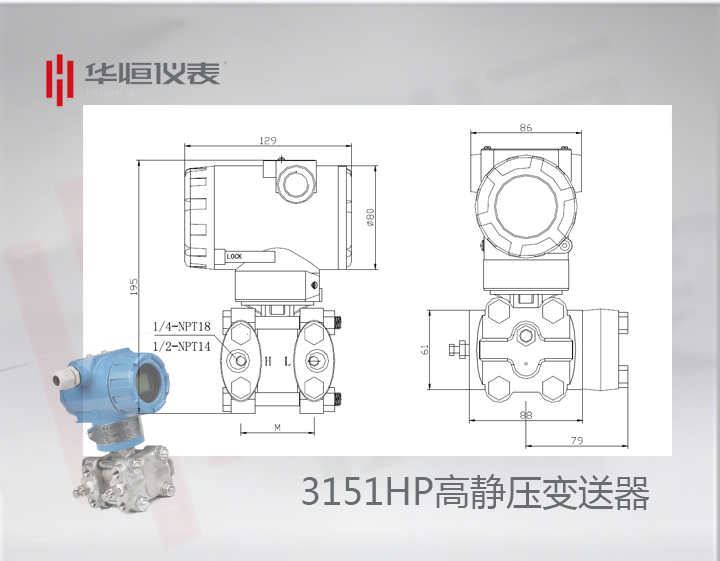

    3151HP高靜壓變送器

    |智能型高靜壓變送器

    |金屬電容式高靜壓變送器
    產品型號：
    適用范圍：

    3151HP高靜壓送器|智能型高靜壓變送器|金屬電容式高靜壓變送器微差壓變送器用于測量液體、氣體或蒸汽的液位、密度和壓力，然后將其轉變成4～20mA DC信號輸出。3151GP微差壓變送器可與HART手操器相互通訊，通過它進行設定，監控。智能型液晶表頭采用智能按鍵可修改量程、顯示單位、溫度等等,（智能）靜壓變送器過壓強度高，穩定性好。輸入量程為0～0.25KPa，0～10KPa，0～40KPa。
    聯系我們 分體式電磁流量計|分體流量計|說明|規格|參數|
    選型舉例: 3151HP4SF22AL1M4B3X1 0~ 20kPa

      金屬電容式高靜壓（表壓）變送器工作原理是，當壓力通過隔離膜片和導壓介質間接作用在不同厚度的金屬測量膜片（彈性測量元件）的表面，使膜片產生微小的形變，

    最大形變量不超過0.1mm,高精度測量電路將這個微小的形變轉換成與差壓信號成線性關系的電壓信號，經過線性化，溫度補償，然后采用專用芯片將這個電壓信號轉換為工業標準的4-20mA電流信號或者1-SV電壓信號。
    由金屬電容式壓力傳感器的高靈敏度和測溫膜片檢測電路采用的高精度集成電路，內部包含線性及溫度補償電路，所以整個變送器可以做到高精度和高穩定性。3151HP高靜壓送器|智能型高靜壓變送器|金屬電容式高靜壓變送器微差壓變送器
    3151HP高靜壓變送器|智能型高靜壓變送器|金屬電容式高靜壓變送器技術性能
    使用對象: 液體、氣體或蒸汽
    測量范圍: 見選型規格表
    輸出信號: 4 ~ 20mA dc.輸出,疊加HART協議數字信號(兩線制)
    電源: 外部供電24V dc. ,電源范圍12V ~ 45V
    負載特性 3151HP高靜壓變送器|智能型高靜壓變送器|金屬電容式高靜壓變送器技術指標
    危險場所安裝: 隔爆型ExdIIBT5Gb ;
    本安型ExiallCT4/T5/T6Ga;
    遷移特性:

    在最小量程(量程壓縮比為40: 1 )時,最大正遷移零點是39/40倍的量程上限值，

    最大負遷移零點可以是量程下限值,絕對壓力變送器無負遷移。

    ( 不管輸出形式如何,正負遷移后,其量程上、下限均不得超過量程的極限)
    溫度范圍: 電子線路板工作在-40~ 85°C ;
    敏感元件工作在-40~ 104°C ;
    儲存溫度工作在-40~ 85°C ;
    帶數字顯示工作在-25~ 75°C (運行) ;
    -40~ 85°C (無損壞)
    相對濕度: 0~ 95%
    超壓極限:

    最量程3到8承受0(絕對壓力)~13.78MPa壓力變送器不損壞;

    正常工作壓力在3.43kPa(絕對壓力)至量程上限
    容積變化量: 小于0.16cm3
    阻尼: 時間常數在0.2 ~ 32.0s之間可調。
    啟動時間 3s,不需要預熱
    3151HP高靜壓變送器|智能型高靜壓變送器|金屬電容式高靜壓變送器技術指標
    精度: +0.1%, +0.075%
    穩定性: 最大量程范圍的+0.2%/12個月
    溫度影響: 包括零點和量程的溫度誤差為最大量程的+0.2%/20°C
    電源影響: 小于輸出量程的0.005% / V。
    振動影響: 在任意軸向上,頻率為200Hz ,誤差為最大量程范圍的+0.05%/ g。
    負載影響: r只要輸入變送器的電壓高于12V ,在負載工作區內無負載影響。
    安裝位置影響:

    最大可產生不大于0.10kPa的零位誤差,可通過校正消除這個誤差,對量程無影響;

    測量本體相對法蘭轉動無影響。
    靜壓影響 夾靜壓14MPa穩定后，零點誤差為最大量程范圍的±0.25%；
    安裝前可按實際靜壓調校變送器零點，消除這個誤差，
    HP加靜壓31.2MPa穩定后，零點誤差小于最大量程的±0.5%，
    安裝前可按實際可按實際靜壓調校變送器零點，消除這個誤差。
    注:在無遷移、316不銹鋼隔離膜片及其他標準測試條件下。



    3151HP高靜壓變送器|智能型高靜壓變送器|金屬電容式高靜壓變送器產品應用
    普通型壓力變送器是工業過程控制中最為常用的一種檢測儀表,其廣泛應用于各種自控系統，如航空航天、軍工、石化、化工、油井、電力、船舶、建材、管道等眾多行業。- 、-般用在介質溫度不太高,腐蝕性不強,粘稠度不高，不容易結晶等環境下的壓力或絕對壓力的測量。
    3151HP高靜壓變送器|智能型高靜壓變送器|金屬電容式高靜壓變送器技術指標

    精度: +0.1%, +0.075%
    穩定性: 最大量程范圍的+0.2%/12個月
    溫度影響: 包括零點和量程的溫度誤差為最大量程的+0.2%/20°C
    電源影響: 小于輸出量程的0.005% / V。
    振動影響: 在任意軸向上,頻率為200Hz ,誤差為最大量程范圍的+0.05%/ g。
    負載影響: r只要輸入變送器的電壓高于12V ,在負載工作區內無負載影響。
    安裝位置影響:

    最大可產生不大于0.10kPa的零位誤差,可通過校正消除這個誤差,對量程無影響;

    測量本體相對法蘭轉動無影響。
    靜壓影響 夾靜壓14MPa穩定后，零點誤差為最大量程范圍的±0.25%；
    安裝前可按實際靜壓調校變送器零點，消除這個誤差，
    HP加靜壓31.2MPa穩定后，零點誤差小于最大量程的±0.5%，
    安裝前可按實際可按實際靜壓調校變送器零點，消除這個誤差。
    注:在無遷移、316不銹鋼隔離膜片及其他標準測試條件下。


    特  點
    ●    由于采用了微處理器而使靈活性增大、功能增強；
    ●    具有較強的自診斷能力；
    ●    零點和量程調整互不影響；
    ●    兼有完善的遠程和就地設定、調校功能；
    ●    二線制，符合HART協議可與HART協議終端通信而不中斷輸出；
    ●    采用數字化補償技術對溫度及靜壓進行補償；
    ●    穩定性能好，精度高，阻尼可調，抗單向過載能力強；
    ●    無機械傳動部件，維修工作量少，堅固抗振；
    ●    全部通用件，方便維護；
    用戶在選型前明確被測介質的溫度,腐蝕性,測量范圍,是否防爆,是否需要禁油處理,對于介質容易結晶或粘稠需要膜盒法蘭連接檢測。
    ?
